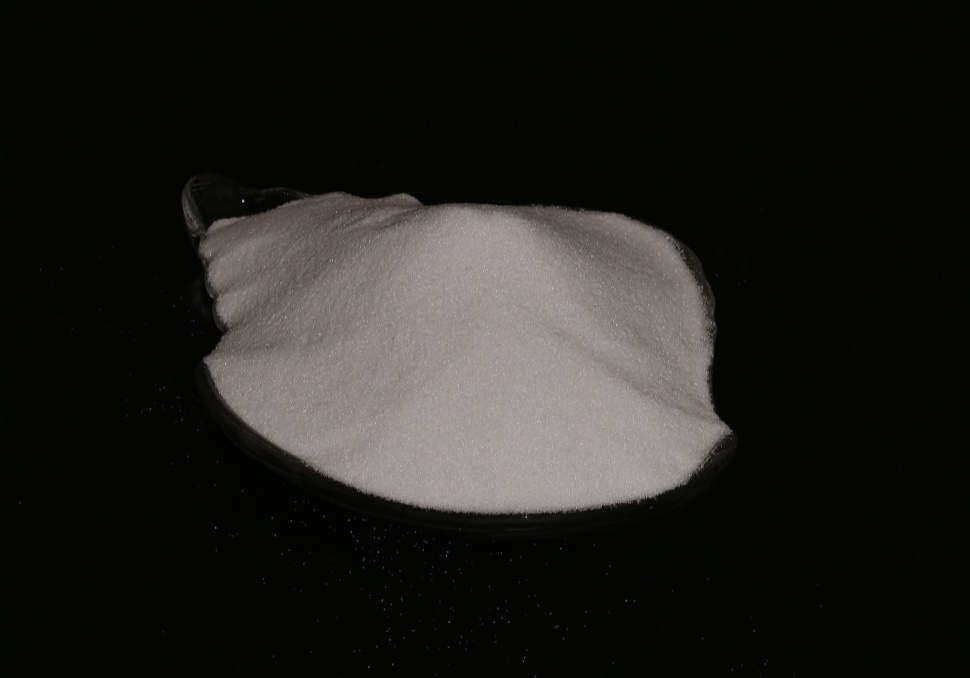

你手里那部纖薄輕巧的智能手機，內部指甲蓋大小的芯片上，藏著上百億個晶體管。但你可能想不到，支撐這精密電子世界的，竟是一種比發絲還細的白色粉末——白剛玉微粉。

走進任何一家半導體硅片廠，拋光車間里永遠是最忙碌的地方。一排排硅片在拋光機上勻速旋轉，乳白色的拋光液汩汩流淌。這液體里懸浮的“魔法顆粒”，正是白剛玉微粉。它以高純度氧化鋁(Al?O?)為原料，經2000℃以上高溫熔煉后破碎分級而來，莫氏硬度高達9.0級，在自然界中硬度僅次于金剛石29.正是這份“硬實力”，讓它成為硅片表面納米級精拋的不二之選。

半導體行業流傳一句話：“芯片性能始于硅片表面”。當普通消費者為7納米、5納米制程歡呼時，產線工程師們清楚：若硅片表面存在一絲劃痕或起伏，光刻時線路就可能錯位。傳統拋光材料效率低、易殘留雜質，而白剛玉微粉憑借3-6微米的精細粒度和均勻顆粒形態，在實驗中展現出驚人效果——劃痕去除率提升40%，表面粗糙度降低至亞納米級，如同為硅片覆上一層分子級光滑的“鏡面”14.某晶圓廠工藝主管曾感慨：“改用白剛玉拋光液后，我們的良品率終于穩定突破95%門檻。”

白剛玉微粉的能耐遠不止于拋光：

晶圓切割隱形刀

鉆石刀輪劃開硅晶圓時，刀刃上其實附著了白剛玉微粉漿料。它的高切削力能減少鋸痕微裂，將晶片邊緣破損率降低30%6.想象一下，在薄如蟬翼的硅片上切分出數百個芯片單元——每一刀省下的微米級材料，一年能為企業節約上噸硅料。

電子陶瓷的塑形大師

手機里的MLCC電容(多層陶瓷電容器)小如米粒，內部卻疊著數百層陶瓷薄膜。白剛玉微粉通過濕式噴砂去除毛刺時，其化學穩定性確保不會與鈀、銀等電極材料反應;粒度集中特性讓蝕刻深度誤差控制在0.8微米內710.少了這道工序，電容可能因毛刺引發內部短路。

芯片封裝的清潔專家

當芯片封裝時溢出的環氧樹脂膠如蛛網般粘附在引腳上，傳統方法束手無策。而粒度W63(約20微米)的白剛玉微粉在壓縮空氣推動下，能精準“刮”掉樹脂卻不損傷銅引線5.一位封裝車間主任笑稱：“它像長了眼睛的微型砂紙。”

電子工業對純凈度的要求近乎苛刻。普通剛玉含鈉、硅雜質，可能污染晶圓。新一代低硅微鈉白剛玉通過復合添加劑與酸洗工藝革新，將Na?O壓到0.1%以下、Si含量低于0.02%7.這種“電子級”微粉正在5G濾波器陶瓷基板制造中普及——哪怕萬億分之一的鈉離子遷移，都可能導致信號頻率漂移。

在芯片日益微型化的今天，白剛玉微粉的進化并未停止。行業前沿正在探索納米級白剛玉水溶膠，試圖突破1納米表面粗糙度極限;還有實驗室嘗試用氧化鈰包覆白剛玉顆粒，目標是將晶圓拋光效率再提升50%14.正如一位從業二十年的磨料工程師所說：“當你們看到摩爾定律逼近物理極限時，我們卻在磨料粒子上尋找下一個突破口。”

從掌中手機到超級計算機，這顆星球上每一枚芯片的誕生，都離不開這些比花粉更細小的白色顆粒。它們不發光、不導電，卻以納米級的切削精度支撐起電子工業的摩天大廈。下次當你觸摸光滑的手機屏幕，不妨想象億萬白剛玉微粉在微觀世界舞動的身影——這些“隱形工匠”正以堅硬的軀體，默默塑造著我們柔軟的數碼未來。
